別府−万年山断層帯

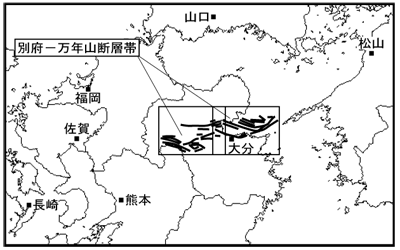

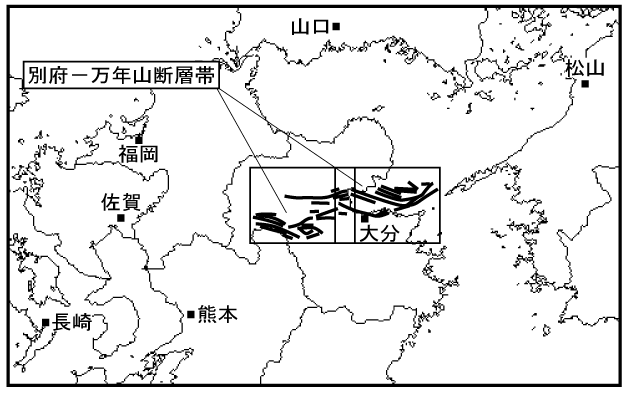

別府－万年山（はねやま）断層帯は、大分県東部の別府湾の海底から大分県西部にかけて分布する活断層帯です。

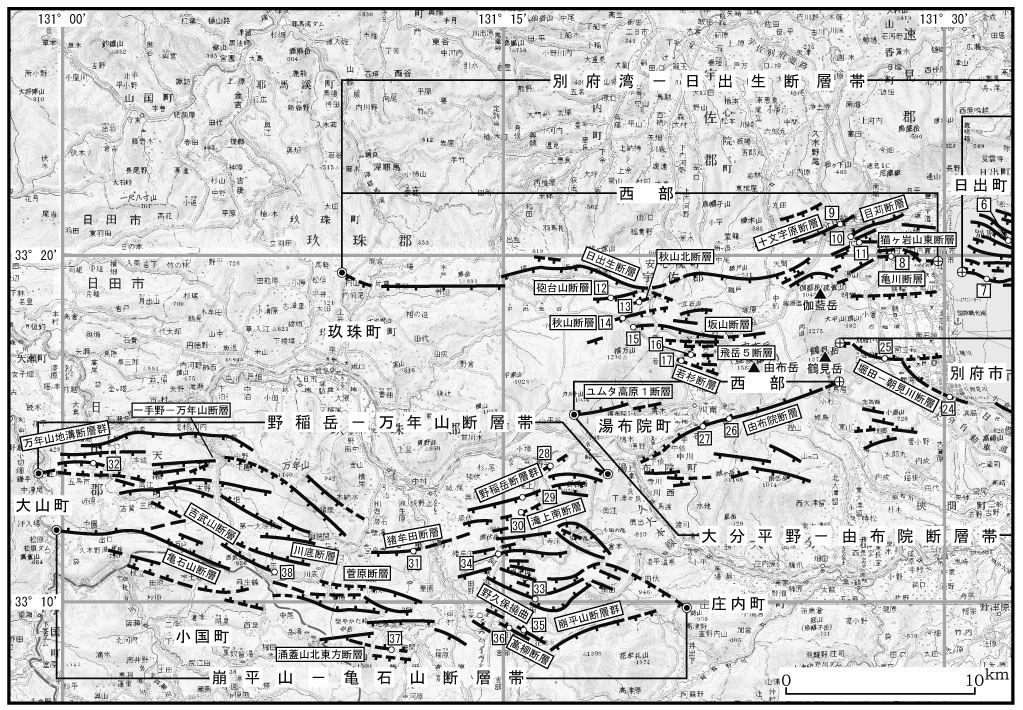

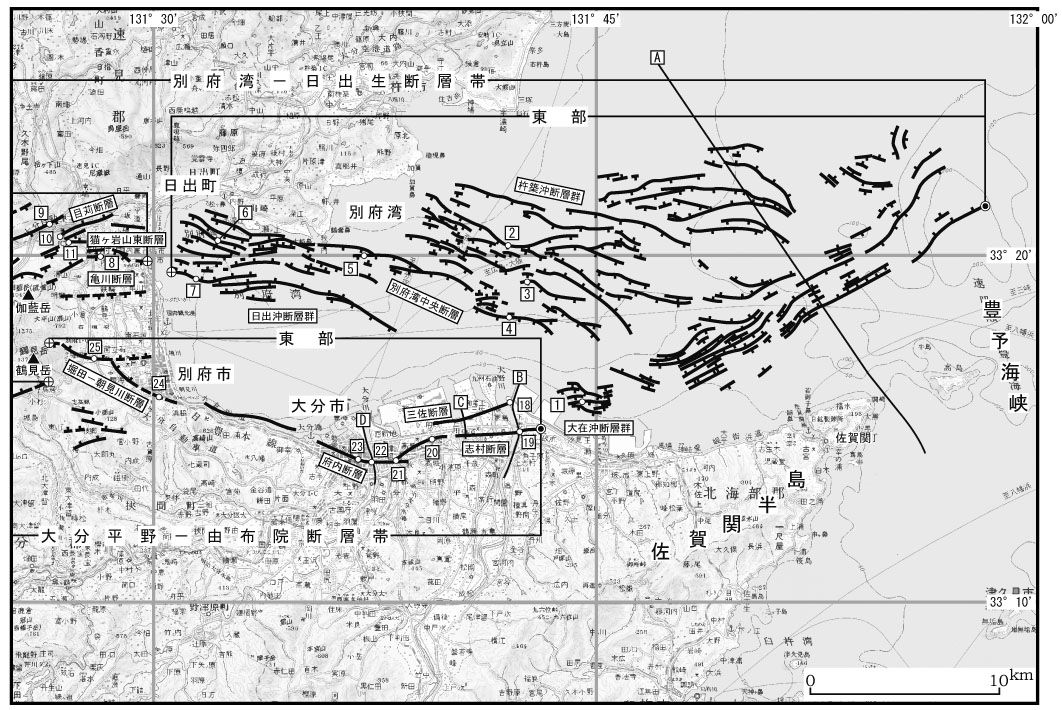

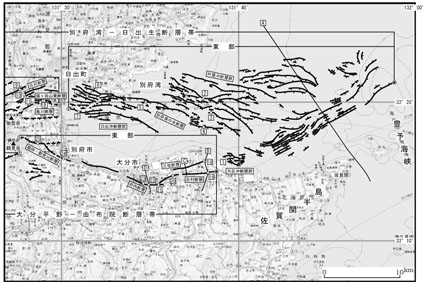

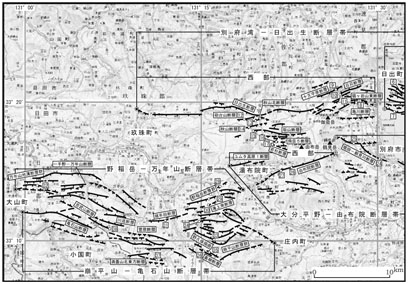

別府−万年山断層帯は、大分県東部の豊予海峡付近から、別府湾内、大分平野を経て熊本県境付近まで、ほぼ東西方向に分布する断層帯です。別府−万年山断層帯は、ほぼ東西方向の多数の断層から構成されますが、断層の走向や変位の向きから、「別府湾−日出生（ひじう）断層帯」、「大分平野－由布院断層帯」、「野稲岳（のいねだけ）－万年山（はねやま）断層帯」及び「崩平山（くえのひらやま）－亀石山断層帯」に区分されます。なお、別府−万年山断層帯が分布する地域には、活火山の鶴見岳・伽藍（がらん）岳や由布岳などが位置しています。
別府湾－日出生断層帯は、大分県大分市佐賀関北東沖の豊予海峡付近から別府湾を経て玖珠（くす）郡玖珠町に至る長さ約７６ｋｍの、ほぼ東西方向に延びる断層帯で、主として断層の北側が相対的に隆起する正断層です。
別府湾−日出生断層帯は、過去の活動から、豊予海峡付近から別府湾にかけての海底に分布する東部と陸上部に分布する西部の２つの区間に区分されます。
大分平野－由布院断層帯は、大分県大分市から玖珠郡玖珠町南東部に至る長さ約４０ｋｍの、ほぼ東西方向に延びる断層帯で、主として断層の南側が相対的に隆起する正断層です。大分平野−由布院断層帯は、過去の活動から、東部と西部に区分されます。
野稲岳−万年山断層帯は、大分県大分郡湯布院町（現・由布市）から日田郡大山町（現・日田市大山町）に至る長さ約３０ｋｍの、ほぼ東西方向に延びる断層帯で、主として断層の北側が相対的に隆起する正断層です。
崩平山−亀石山断層帯は、大分県大分郡庄内町から日田郡大山町に至る長さ約３４ｋｍの、ほぼ東西方向に延びる断層帯で、主として断層の南側が相対的に隆起する正断層です。
※それぞれの図をクリックすると大きく表示されます。
【 断層帯の過去・将来の活動 】 【 将来の地震発生の可能性 】 【 もしこの地震が発生したら 】 【 リンク 】
○断層帯の過去・将来の活動 ［上に戻る］
＜過去の活動＞
別府湾−日出生断層帯東部の平均的な上下方向のずれの速度は、３ｍ／千年程度もしくはそれ以上であった可能性があります。また、最新活動時期は１５９６年（慶長元年）の慶長豊後地震と推定されます。一方、平均活動間隔は約１千３百−１千７百年の可能性があります。
別府湾−日出生断層帯西部の平均的な上下方向のずれの速度は、０．１－０．２ｍ／千年程度であった可能性があります。また、最新活動時期は約７千３百年前以後、６世紀以前であったと推定されます。一方、既往の調査研究成果による直接的なデータではありませんが、経験則から求めた１回のずれの量と平均的なずれの速度に基づくと、平均活動間隔は１万３千－２万５千年程度の可能性があります。
大分平野−由布院断層帯東部の平均的な上下方向のずれの速度は、２－４ｍ／千年程度であったと推定されます。また、最新活動時期は約２千２百年前以後、６世紀以前であったと推定されます。一方、平均活動間隔は約２千３百−３千年と推定されます。
大分平野−由布院断層帯西部の最新活動時期と１つ前の活動時期は約２千年前以後、１８世紀初頭以前であった可能性がありますがこれ以上は絞り込めていません。一方、平均活動間隔は約７百－１千７百年であった可能性があります。
野稲岳−万年山断層帯の平均的な上下方向のずれの速度は、０．６ｍ／千年程度であった可能性があります。また、最新活動時期は約３千９百年前以後、６世紀以前と推定されます。一方、既往の調査研究成果による直接的なデータではありませんが、経験則から求めた１回のずれの量と平均的なずれの速度に基づくと、平均活動間隔は４千年程度であった可能性があります。
崩平山−亀石山断層帯の平均的な上下方向のずれの速度は、０．１－０．４ｍ／千年程度であった可能性があります。最新活動時期は１３世紀以後であったと推定されます。一方、平均活動間隔は約４千３百－７千３百年であった可能性があります。
＜将来の活動＞
別府湾−日出生断層帯は、東部と西部がそれぞれ単独で活動すると推定されます。東部が単独で活動した場合、マグニチュード７．６程度の地震が発生する可能性があり、その際には断層の北側が相対的に４ｍ程度高くなる段差を生じる可能性があります。西部が単独で活動した場合、マグニチュード７．３程度の地震が発生すると推定され、その際には断層の北側が相対的に２−３ｍ程度高くなる段差を生じる可能性があります。なお、別府湾−日出生断層帯全体が同時に活動する場合、マグニチュード８．０程度の地震が発生する可能性がありますが、火山地域に分布する断層帯なので、互いに近接しており、活動区間や活動様式についてはさらなる検討が必要です。別府湾−日出生断層帯全体が同時に活動する場合の地震発生の確率は、東部もしくは西部が単独で活動する場合の確率を超えないものと考えられます。
大分平野−由布院断層帯は、東部と西部がそれぞれ単独で活動すると推定されます。東部が単独で活動した場合、マグニチュード７．２程度の地震が発生する可能性があり、その際には断層の南側が相対的に２－５ｍ程度高くなる段差を生じると推定されます。西部が単独で活動した場合、マグニチュード６．７程度の地震が発生する可能性があり、その際には断層の南側が相対的に１－２ｍ程度高くなる段差を生じる可能性があります。なお、大分平野−由布院断層帯全体が同時に活動する場合、マグニチュード７．５程度の地震が発生する可能性がありますが、火山地域に分布する断層帯なので、互いに近接しており、活動区間や活動様式についてはさらなる検討が必要です。本評価で得られた地震発生の長期確率には幅がありますが、その最大値をとると、今後３０年の間に地震が発生する可能性が我が国の主な活断層の中では、高いグループに属することになります。一方、大分平野−由布院断層帯西部は、最新活動時期が十分に絞り込めていないため、通常の活断層評価とは異なる手法により地震発生の長期確率を求めています。地震発生の長期確率には幅がありますが、その最大値をとると、大分平野−由布院断層帯西部は今後３０年の間に地震が発生する可能性が我が国の主な活断層の中では高いグループに属することになります。なお、大分平野−由布院断層帯全体が同時に活動する場合の地震発生の確率は、東部もしくは西部が単独で活動する場合の確率を超えないものと考えられます。
野稲岳−万年山断層帯は、全体が１つの区間として活動すると推定されます。その場合、マグニチュード７．３程度の地震が発生すると推定され、その際には断層の北側が相対的に２−３ｍ程度高くなる段差を生じる可能性があります。地震発生の長期確率には幅がありますが、その最大値をとると、今後３０年の間に地震が発生する可能性が我が国の主な活断層の中では、やや高いグループに属することになります。
崩平山−亀石山断層帯は、全体が１つの区間として活動すると推定されます。その場合、マグニチュード７．４程度の地震が発生すると推定され、その際には断層の南側が相対的に３ｍ程度高くなる段差の生じる可能性があります。
詳しい内容を知りたい方は、「別府−万年山断層帯の評価」（ html版 ／ PDF版（19MB） ）をご覧下さい。
また、関連資料として「九州地域の活断層の長期評価」もご覧下さい。
○将来の地震発生の可能性 ［上に戻る］
≪別府湾－日出生断層帯東部≫
地震の規模 ： Ｍ７．６程度
地震発生確率： ３０年以内に、ほぼ０％ （地震発生確率値の留意点）
地震後経過率： ０．２～０．３ （地震後経過率とは？）
平均活動間隔： 約１３００年－１７００年
最新活動時期： １５９６年慶長豊後地震
≪別府湾－日出生断層帯西部≫
地震の規模 ： Ｍ７．３程度
地震発生確率： ３０年以内に、ほぼ０％～０．０５％ （地震発生確率値の留意点）
地震後経過率： ０．０６～０．６ （地震後経過率とは？）
平均活動間隔： １３０００年－２５０００年程度
最新活動時期： 約７３００年前－６世紀
≪大分平野－由布院断層帯東部≫
地震の規模 ： Ｍ７．２程度
地震発生確率： ３０年以内に、０．０４％～４％ （地震発生確率値の留意点）
地震後経過率： ０．５～１．０ （地震後経過率とは？）
平均活動間隔： 約２３００年－３０００年
最新活動時期： 約２２００年前－６世紀
≪大分平野−由布院断層帯西部≫
地震の規模 ： Ｍ６．７程度
地震発生確率： ３０年以内に、２％～４％ （地震発生確率値の留意点）
平均活動間隔： 約７００年－１７００年
最新活動時期： 約２０００年前－１８世紀初頭に２回
≪野稲岳−万年山断層帯≫
地震の規模 ： Ｍ７．３程度
地震発生確率： ３０年以内に、ほぼ０％～３％（最大２．６％） （地震発生確率値の留意点）
地震後経過率： ０．４～１．０ （地震後経過率とは？）
平均活動間隔： ４０００年程度
最新活動時期： 約３９００年前－６世紀
≪崩平山−亀石山断層帯≫
地震の規模 ： Ｍ７．４程度
地震発生確率： ３０年以内に、ほぼ０％ （地震発生確率値の留意点）
地震後経過率： ０．２以下 （地震後経過率とは？）
平均活動間隔： 約４３００年－７３００年
最新活動時期： １３世紀以後
詳しい内容を知りたい方は、「別府－万年山断層帯の評価」（ html版 ／ PDF版（19MB） ）をご覧下さい。
また、関連資料として「九州地域の活断層の長期評価」もご覧下さい。

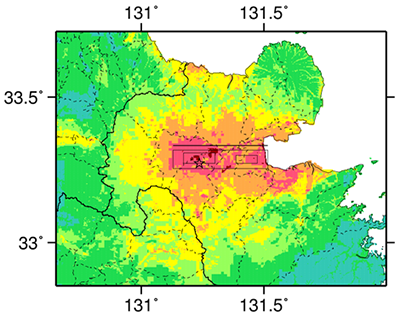

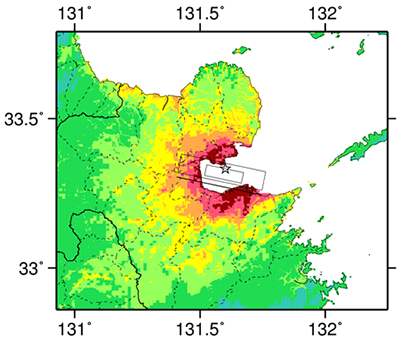

○もしこの地震が発生したら ［上に戻る］

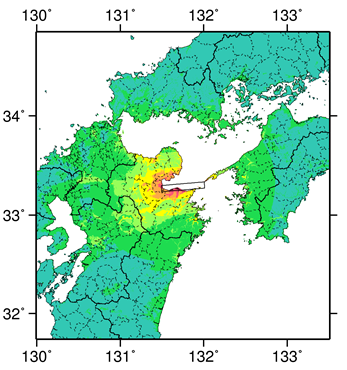

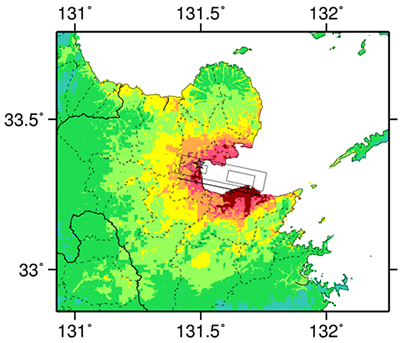

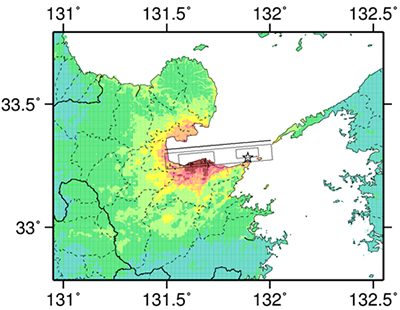

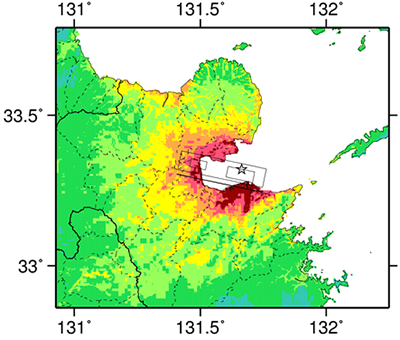

≪別府湾−日出生断層帯東部≫【詳細法震度分布】
【ケース１】 |
【ケース２】 |
 |
 |
≪別府湾−日出生断層帯西部≫
【詳細法震度分布】
【ケース１】 |
【ケース２】 |
 |
|

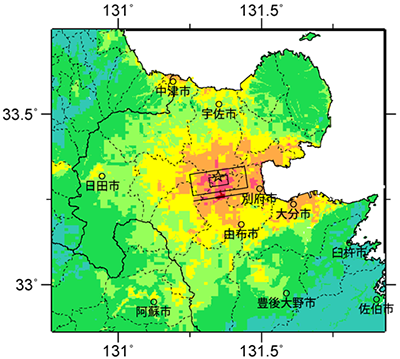

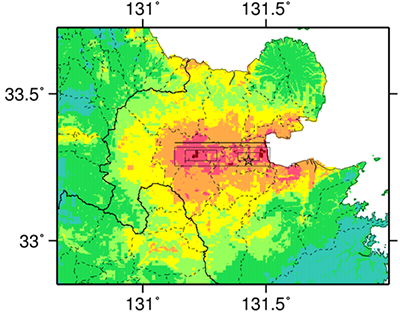

≪大分平野−由布院断層帯東部≫
【詳細法震度分布】
【ケース１】 |
【ケース２】 |
【ケース３】 |
 |
|

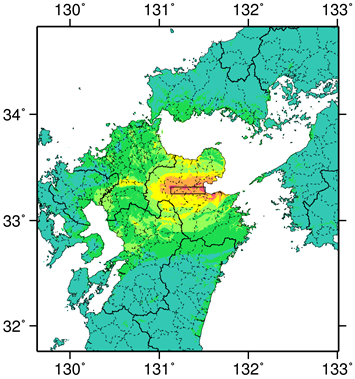

≪大分平野−由布院断層帯西部≫

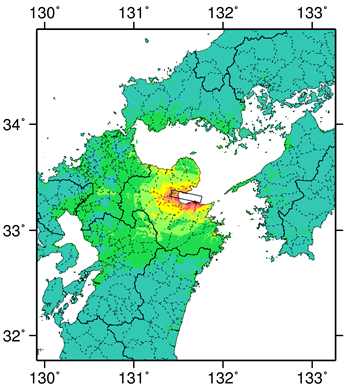

| 【詳細法震度分布】 | 【簡便法震度分布】 |
 |
 |
|

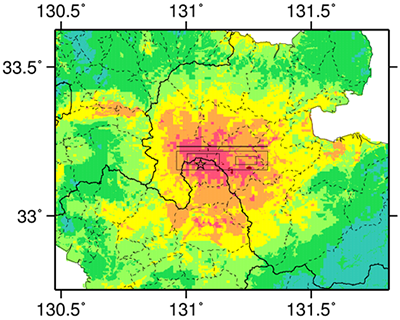

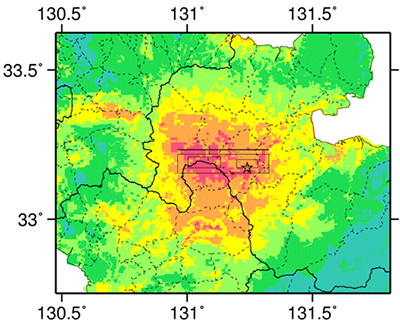

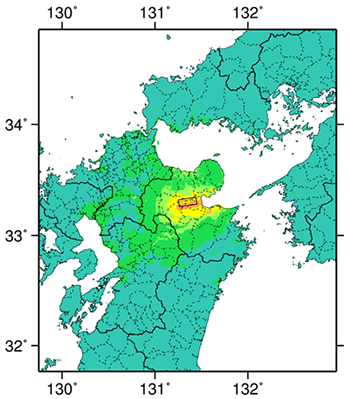

≪野稲岳−万年山断層帯≫
【詳細法震度分布】
【ケース１】 |
【ケース２】 |
 |
|

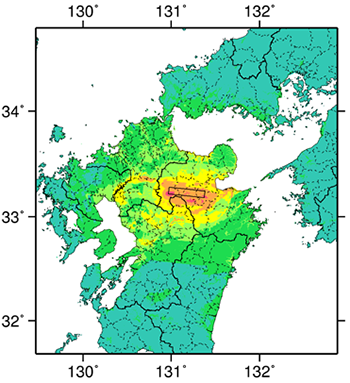

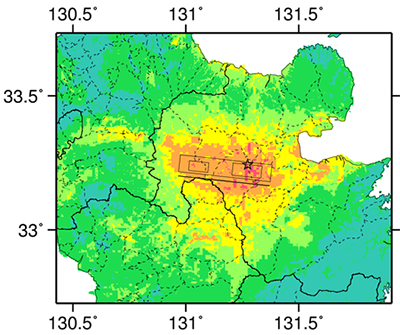

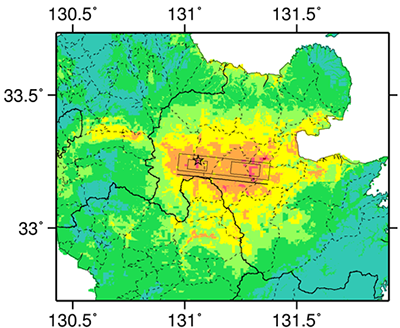

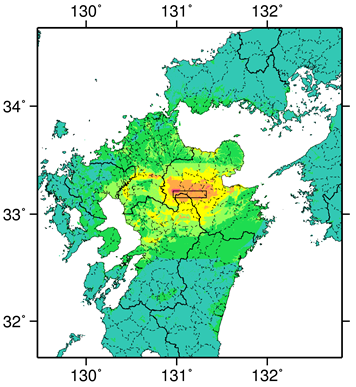

≪崩平山−亀石山断層帯≫
【詳細法震度分布】
【ケース１】 |
【ケース２】 |
 |
|
詳しい内容を知りたい方は、 「全国地震動予測地図」 をご覧下さい。
