【双葉断層に関する調査】

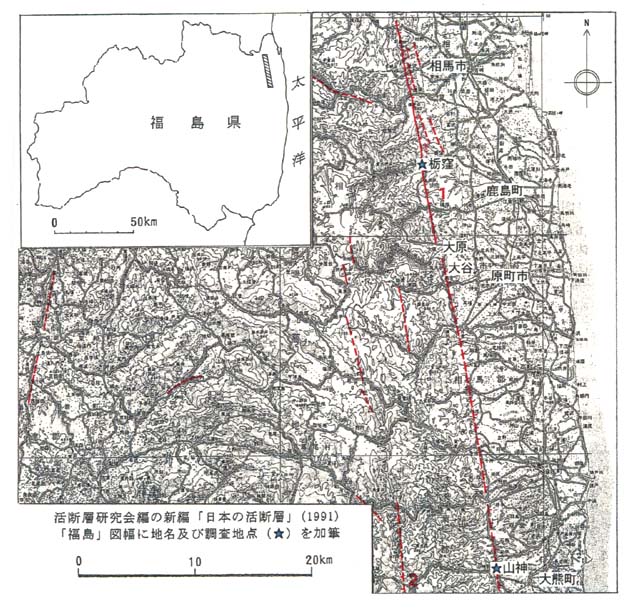

１）調査地域及び、断層位置
平成８年度及び平成９年度の双葉断層に関する調査では, 双葉断層は，原町市大原以北の10数km間の北部区間においてのみ，後期更新世以降の左横ずれを伴う断層活動が認められ，この区間における最新活動時期は約2000年前であること，最新活動の一回前の活動時期が約
12000年前以降, 約9500年前以前であることなどが明らかになっています。
また，原町市大谷以南における双葉断層の南部区間では，少なくとも後期更新世以降における断層活動がないことを示す地形・地質データが得られています。
２）調査内容及び状況

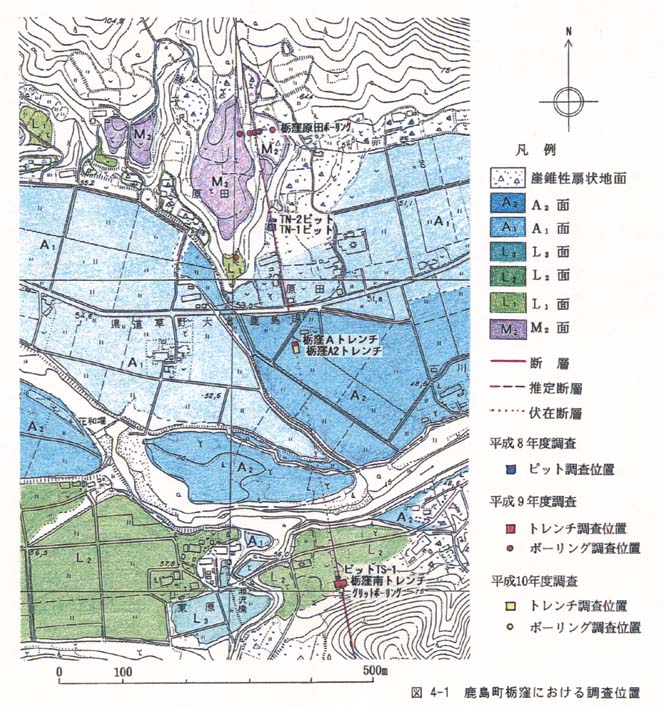

図−２ 双葉断層北部区間における調査内容
平成10年度の調査では, 双葉断層の北部区間において，横ずれ量を求めることを目的に，鹿島町栃窪の「栃窪Ａ」地点でトレンチ調査を，「栃窪南」地点でボーリング調査を実施しました（図−１及び図−２）。
また，原町市大谷以南における双葉断層の南部区間では，双葉断層の後期更新世以降における活動がないことを直接確認することを目的に，大熊町山神において，ボーリング調査及びトレンチ調査を実施しました（図−１）。
３）北部区間の調査結果

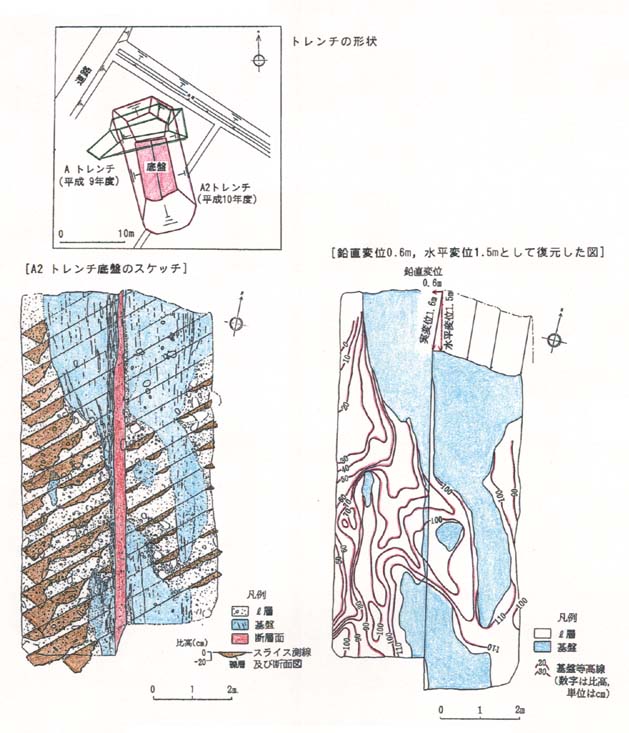

図−３ 栃窪Ａ２トレンチにおける横ずれ量
鹿島町の栃窪Ａ地点では，平成９年度の栃窪Ａトレンチの調査により，最新活動における鉛直方向の単位変位量が約0.6mであることが明らかとなっています。
平成10年度の調査では，最新活動における横ずれ量を求めることを目的に，A2トレンチの調査を行いました。その結果，基盤上面を刻む流路に左横ずれの変位が認められ，この流路を基準とすると，最新活動における横ずれ量は，水平方向で約1.5mと計測されました。したがって，最新活動における横ずれを含めた単位変位量は約1.6mとなります。
図−４ 栃窪南地点の横ずれ量
栃窪南地点では，平成８年度及び平成９年度の調査により，最新及びその一回前の２回の活動が確認されています。
平成10年度の調査では，最新及びその一回前の２回の変位を受けている・層を変位基準として，２回分の横ずれ量を求めることを目的に，ボーリング調査を実施しました。その結果，・層南縁の２回分の累積変位量は，左ずれによる水平方向が約2.8m，鉛直方向が約1.1mと求めることができました。したがって，横ずれを含めた単位変位量は，最新及びその一回前の２回の平均で，約1.5mとなります。
４） 南部区間の調査結果

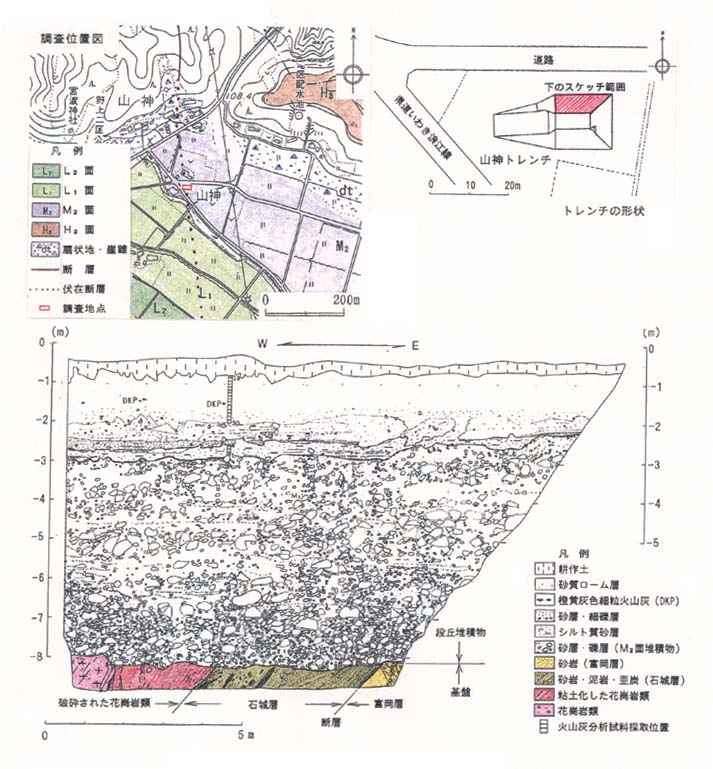

図−５ 山神トレンチの調査結果
双葉断層の南部区間に位置する大熊町山神地点では，双葉断層を覆って，中位段丘面が広く分布していますが，空中写真判読結果及び地表地質調査結果によっても，この段丘面上に変位地形は認められません。平成10年度の調査では，この地点で，段丘堆積物と双葉断層との関係を直接確認することを目的に，ボーリング調査及びトレンチ調査を実施しました（図−１）。その結果，双葉断層は，中位段丘堆積物の基底面に変位を与えていないこと，中位段丘の年代は約８万年前であることが確認されました。
５）解析・課題
双葉断層は，原町市大原以北の10数km間の北部区間においてのみ，後期更新世以降の左横ずれを伴う断層活動が認められ，この区間における最新活動時期は約2000年前であること，最新活動の一回前の活動時期が約
12000年前以降, 約9500年前以前で，活動間隔は約7500年〜約 10000年となること，横ずれ量を含めた単位変位量は，最新活動及びその一回前の活動においてほぼ同程度で約1.6m〜約1.5mであることなどが明らかとなりました。これらの結果から，双葉断層から想定される地震の規模は，M=7.0
と算出され，次の断層活動が差し迫っている可能性は低いと評価されます。
また，双葉断層の原町市大谷以南では，後期更新世以降における活動がないことが確認されたことから，南部区間における双葉断層が，近い将来活動するおそれはなく，当該区間を起震断層とする必要はないものと判断されます。
ただし，この解析及び評価は福島県の見解です。
