東北大学理学部：秋田県沖の地震活動

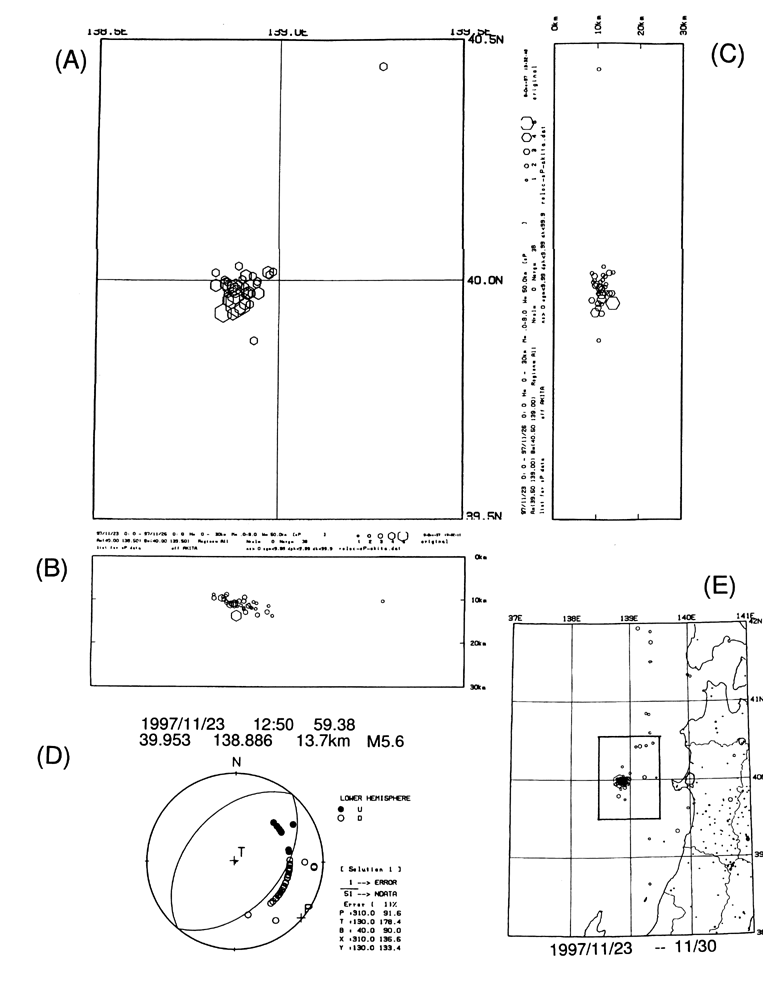

１９９７年１１月の秋田県沖の地震活動。

（Ａ）ｓＰ波の観測された地震の震央分布（震央は東北大学のルーチン処理による）

（Ｂ）ｓＰ波から求めた震源の深さ分布（東西断面）

（Ｃ）ｓＰ波から求めた震源の深さ分布（南北断面）

（Ｄ）Ｐ波の押し引き分布から求めたＭ５．６の地震のメカニズム解（下半球等積投影）

（Ｅ）自動処理システムによる震央分布。太線枠は図（Ａ）の範囲を示す。
